QBF021

m

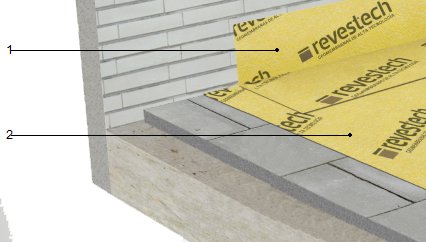

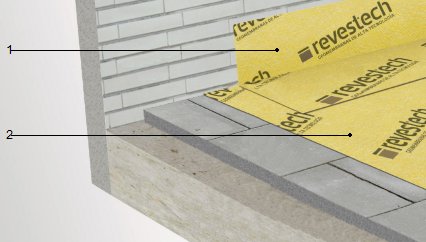

Trobada de coberta plana transitable, ventilada amb parament vertical. Impermeabilització amb làmines de poliolefines.

57,38€

Trobada de coberta plana transitable, ventilada, amb enrajolat fix, tipus convencional amb parament vertical; mitjançant la realització d'una reculada perimetral de més de 5 cm respecte al parament vertical i de més de 20 cm d'altura sobre la protecció de la coberta, reblert amb morter de ciment, industrial, M-2,5 col·locat sobre la impermeabilització formada per: banda de terminació per a làmina impermeabilitzant flexible tipus EVAC, Dry80 Banda 30 "REVESTECH", de 290 mm d'amplada, composta d'un doble full de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,8 mm d'espessor i 625 g/m², fixada a la impermeabilització contínua de la coberta, amb adhesiu cimentós millorat, deformable i tixòtrop, C2 TE S1, acabat amb un revestiment d'entornpeus de gres rústic, de 7 cm, 3 €/m col·locats amb junt obert (separació entre 3 i 15 mm), en capa fina amb adhesiu cimentós d'enduriment normal, C1 sense cap característica addicional, color gris i rejuntats con morter de junts cimentós millorat, amb absorció d'aigua reduïda i resistència elevada a l'abrasió tipus CG 2 W A, color blanc, per junts de 2 a 15 mm, formació de ventilació perimetral de la cambra amb maó ceràmic buit i col·locació d'escopidor ceràmic de 11x24 cm, fixat al parament, com acabat de la ventilació perimetral de la cambra. Inclús complements de reforç en tractament de punts singulars mitjançant l'ús de peces especials per a la resolució d'angles interns i externs.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

7,000

0,35

2,45

mt04lcc010e

U

Maó ceràmic buit (H-16), per revestir, 24x19x14 cm, per a ús en fàbrica protegida (peça P), densitat 780 kg/m³, segons UNE-EN 771-1.

4,000

0,46

1,84

mt08aaa010a

m³

Aigua.

0,012

1,50

0,02

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,011

53,48

0,59

mt09mcm060a

kg

Adhesiu cimentós millorat, C2 TE S1, segons UNE-EN 12004, deformable, amb lliscament reduït i temps obert ampliat, color gris, a base de ciment, àrids de granulometria fina, resines sintètiques i additius especials, amb propietats tixòtropes i de enduriment sense retracció.

0,620

0,83

0,51

mt15rev040fb

m

Banda de reforç per a làmina impermeabilitzant flexible tipus EVAC, Dry80 Banda 30 "REVESTECH", de 290 mm d'amplada, composta d'un doble full de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,8 mm d'espessor i 625 g/m², subministrada en rotllos de 30 m de longitud.

1,150

6,38

7,34

mt09mif010ba

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-2,5 (resistència a compressió 2,5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,022

49,61

1,09

mt09mcr021g

kg

Adhesiu cimentós d'enduriment normal, C1, segons UNE-EN 12004, color gris.

0,240

0,35

0,08

mt18rcr010a300

m

Entornpeu ceràmic de gres rústic, de 7 cm d'amplada, 3,00€/m.

1,050

3,00

3,15

mt09mcp020fE

kg

Morter de junts cimentós millorat, amb absorció d'aigua reduïda i resistència elevada a l'abrasió, tipus CG2 W A, segons UNE-EN 13888, color blanc, per junts de 2 a 15 mm, a base de ciment d'alta resistència, quars, additius especials, pigments i resines sintètiques, per a rejuntat de tot tipus de peces ceràmiques.

0,010

0,78

0,01

mt20vce020a

m

Escopidor ceràmic de rajoleta catalana, acabat mat, color vermell, en peces de 11x24x1,2 cm, amb goteró.

1,000

3,76

3,76

mt09mcr070a

kg

Morter de junts cimentós amb resistència elevada a l'abrasió i absorció d'aigua reduïda, CG2, per a junta oberta entre 3 i 15 mm, segons UNE-EN 13888.

0,164

0,99

0,16

Subtotal materials:

21,00

2

Mà d'obra

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,120

28,42

3,41

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,120

25,28

3,03

mo020

h

Oficial 1ª construcció.

0,382

28,42

10,86

mo113

h

Peó ordinari construcció.

0,489

23,81

11,64

mo023

h

Oficial 1ª enrajolador.

0,222

28,42

6,31

Subtotal mà d'obra:

35,25

3

Costos directes complementaris

%

Costos directes complementaris

2,000

56,25

1,13

Cost de manteniment decennal: 16,07€ en els primers 10 anys.

Costos directes (1+2+3):

57,38

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNITAT D'OBRA QBF021: TROBADA DE COBERTA PLANA TRANSITABLE, VENTILADA AMB PARAMENT VERTICAL. IMPERMEABILITZACIÓ AMB LÀMINES DE POLIOLEFINES.

CARACTERÍSTIQUES TÈCNIQUES

Trobada de coberta plana transitable, ventilada, amb enrajolat fix, tipus convencional amb parament vertical; mitjançant la realització d'una reculada perimetral de més de 5 cm respecte al parament vertical i de més de 20 cm d'altura sobre la protecció de la coberta, reblert amb morter de ciment, industrial, M-2,5 col·locat sobre la impermeabilització formada per: banda de terminació per a làmina impermeabilitzant flexible tipus EVAC, Dry80 Banda 30 "REVESTECH", de 290 mm d'amplada, composta d'un doble full de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,8 mm d'espessor i 625 g/m², fixada a la impermeabilització contínua de la coberta, amb adhesiu cimentós millorat, deformable i tixòtrop, C2 TE S1, acabat amb un revestiment d'entornpeus de gres rústic, de 7 cm, 3 €/m col·locats amb junt obert (separació entre 3 i 15 mm), en capa fina amb adhesiu cimentós d'enduriment normal, C1 sense cap característica addicional, color gris i rejuntats con morter de junts cimentós millorat, amb absorció d'aigua reduïda i resistència elevada a l'abrasió tipus CG 2 W A, color blanc, per junts de 2 a 15 mm, formació de ventilació perimetral de la cambra amb maó ceràmic buit i col·locació d'escopidor ceràmic de 11x24 cm, fixat al parament, com acabat de la ventilació perimetral de la cambra. Inclús complements de reforç en tractament de punts singulars mitjançant l'ús de peces especials per a la resolució d'angles interns i externs.

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada en projecció horitzontal, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà l'obra recién executada enfront de cops.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà en projecció horitzontal, la longitud realment executada segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

1,072

0,858

17 01 01

Formigó (formigons, morters i prefabricats).

0,624

0,416

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,071

0,047

17 02 03

Plàstic.

0,014

0,023

17 01 03

Teules i materials ceràmics.

0,211

0,169

Residus generats:

1,992

1,513

15 01 01

Envasos de paper i cartró.

0,356

0,475

17 02 03

Plàstic.

0,024

0,040

17 02 01

Fusta.

0,190

0,173

Envasos:

0,570

0,687

Total residus:

2,562

2,200
