QAE011

m²

Coberta plana no transitable, ventilada, auto protegida. Impermeabilització amb làmines de poliolefines.

88,08€

Coberta plana no transitable, ventilada, auto protegida, tipus convencional, pendent del 1% al 15%. FORMACIÓ DE PENDENTS: tauler ceràmic buit encadellat de 80x25x3,5 cm amb capa de regularització de morter de ciment, industrial, M-5, de 3 cm d'espessor, acabat remolinat, sobre envans alleugerits de maó ceràmic buit de 29x14x9 cm, rebut amb morter de ciment, industrial, M-5, disposats cada 80 cm i amb 30 cm d'altura mitja, rematats superiorment amb mestres de morter de ciment, industrial, M-5; AÏLLAMENT TÈRMIC: feltre aïllant de llana mineral; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina impermeabilitzant flexible tipus EVAC, Aludry 30 "REVESTECH", composta d'un doble full de poliolefina termoplàstica amb acetat de vinil etilè, revestida per una de les seves cares amb paper d'alumini i per l'altra cara amb fibres de polièster no teixides, de 0,8 mm d'espessor i 670 g/m², fixada al suport en tota la seva superfície mitjançant adhesiu cimentós millorat, deformable i tixòtrop C2 TE S1, junts amb banda de reforç autoadhesiva Alubanda Dry 10 "REVESTECH", i cavalcaments fixats amb adhesiu Biplus "REVESTECH". El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

8,000

0,16

1,28

mt08aaa010a

m³

Aigua.

0,014

1,50

0,02

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,075

33,86

2,54

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt16lra040a

m²

Feltre aïllant de llana mineral, segons UNE-EN 13162, revestit per una de les seves cares amb un complex de paper kraft amb polietilè que actua com a barrera de vapor, de 80 mm d'espessor, resistència tèrmica 2 m²K/W, conductivitat tèrmica 0,042 W/(mK), Euroclasse F de reacció al foc segons UNE-EN 13501-1.

1,200

5,41

6,49

mt04lvg020c

U

Tauler ceràmic buit encadellat, per revestir, 80x25x3 cm, amb les testes rectes, segons UNE 67041.

5,000

0,39

1,95

mt09mcm060a

kg

Adhesiu cimentós millorat, C2 TE S1, segons UNE-EN 12004, deformable, amb lliscament reduït i temps obert ampliat, color gris, a base de ciment, àrids de granulometria fina, resines sintètiques i additius especials, amb propietats tixòtropes i de enduriment sense retracció.

4,000

0,93

3,72

mt15rev220ib

m²

Làmina impermeabilitzant flexible tipus EVAC, Aludry 30 "REVESTECH", composta d'un doble full de poliolefina termoplàstica amb acetat de vinil etilè, revestida per una de les seves cares amb paper d'alumini i per l'altra cara amb fibres de polièster no teixides, de 0,8 mm d'espessor i 670 g/m², subministrada en rotllos de 1,5 m d'amplada i 30 m de longitud, segons UNE-EN 13956.

1,100

14,22

15,64

mt15rev223b

kg

Adhesiu bicomponent, Biplus "REVESTECH", color beige, per la closa de juntes.

0,050

16,31

0,82

mt15rev221h

m

Banda de reforç autoadhesiva d'alumini, Alubanda Dry 10 "REVESTECH", de 10 cm d'amplada, subministrada en rotllos de 10 m de longitud, per a làmina impermeabilitzant flexible tipus EVAC.

0,100

3,95

0,40

Subtotal materials:

32,87

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,904

24,50

22,15

mo113

h

Peó ordinari construcció.

1,136

20,46

23,24

mo054

h

Oficial 1ª muntador d'aïllaments.

0,058

25,32

1,47

mo101

h

Ajudant muntador d'aïllaments.

0,058

21,75

1,26

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,116

24,50

2,84

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,116

21,75

2,52

Subtotal mà d'obra:

53,48

3

Costos directes complementaris

%

Costos directes complementaris

2,000

86,35

1,73

Cost de manteniment decennal: 29,07€ en els primers 10 anys.

Costos directes (1+2+3):

88,08

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 12004:2008/A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNE-EN 13956:2013

1.10.2013

1.10.2013

1/2+/3/4

Láminas f lexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubier tas. Definiciones y características.

UNITAT D'OBRA QAE011: COBERTA PLANA NO TRANSITABLE, VENTILADA, AUTO PROTEGIDA. IMPERMEABILITZACIÓ AMB LÀMINES DE POLIOLEFINES.

CARACTERÍSTIQUES TÈCNIQUES

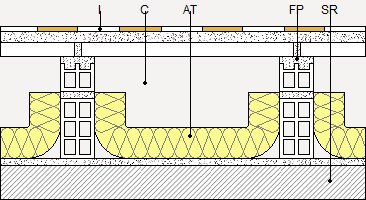

Coberta plana no transitable, ventilada, auto protegida, tipus convencional, pendent del 1% al 15%. FORMACIÓ DE PENDENTS: tauler ceràmic buit encadellat de 80x25x3,5 cm amb capa de regularització de morter de ciment, industrial, M-5, de 3 cm d'espessor, acabat remolinat, sobre envans alleugerits de maó ceràmic buit de 29x14x9 cm, rebut amb morter de ciment, industrial, M-5, disposats cada 80 cm i amb 30 cm d'altura mitja, rematats superiorment amb mestres de morter de ciment, industrial, M-5; AÏLLAMENT TÈRMIC: feltre aïllant de llana mineral; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina impermeabilitzant flexible tipus EVAC, Aludry 30 "REVESTECH", composta d'un doble full de poliolefina termoplàstica amb acetat de vinil etilè, revestida per una de les seves cares amb paper d'alumini i per l'altra cara amb fibres de polièster no teixides, de 0,8 mm d'espessor i 670 g/m², fixada al suport en tota la seva superfície mitjançant adhesiu cimentós millorat, deformable i tixòtrop C2 TE S1, junts amb banda de reforç autoadhesiva Alubanda Dry 10 "REVESTECH", i cavalcaments fixats amb adhesiu Biplus "REVESTECH".

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà la coberta de qualsevol acció mecànica no prevista en el càlcul, fins que es procedeixi a l'execució de la seva capa de protecció, no rebent-se cap element que pugui perforar la impermeabilització.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

3,293

2,634

17 01 01

Formigó (formigons, morters i prefabricats).

3,150

2,100

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,132

0,220

17 01 03

Teules i materials ceràmics.

2,520

2,016

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,281

0,187

17 02 03

Plàstic.

0,026

0,043

Residus generats:

9,402

7,201

15 01 01

Envasos de paper i cartró.

0,643

0,857

17 02 03

Plàstic.

0,159

0,265

17 02 01

Fusta.

0,511

0,465

Envasos:

1,313

1,587

Total residus:

10,715

8,788
